製品紹介

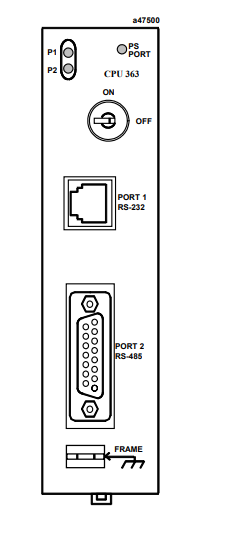

IC693CPU363 は、GE 社の 90-30 シリーズ PLC の CPU モジュールです。標準の 90-30 フレームに取り付ける必要があります。取り付けの際、モジュールのスナップイン部分がフレームのスロットにしっかりとはめ込まれていることを確認してください。 VersaPro または PME ソフトウェアを使用して、シリアル ポート経由でモジュールを接続します。新規プロジェクトを作成する場合は、「90-30シリーズ - IC693CPU363」モデルを選択してマッチングしてください。
技術仕様
|
製造 |
GE |
|
モデル |
IC693CPU363 |
| 部品番号 | IC693CPU363 |
|
説明 |
シングルスロット CPU モジュール- |
|
起源 |
アメリカ合衆国 |
|
寸法 |
30*25*5センチメートル |
|
重さ |
0.55kg |
IC693CPU363 製品詳細
処理性能
プロセッサー: より高度なプロセッサー (CPU331/341 と比較) を採用し、より高いクロック周波数と大幅に強化された演算能力を備えています。
メモリ
ユーザーロジックメモリ：256Kバイト。これはその最も顕著な特徴の 1 つです。CPU331 (64K) の 4 倍である 64 K の RAM を備えており、広範囲かつ複雑な制御プログラムに対応できます。
データレジスタメモリ：256Kバイト以上（ファームウェアバージョンによる）。大量のアナログ データ、数式、履歴記録、複雑な配列演算を処理できます。
実行速度: CPU331 よりも優れた比速度を備えているため、より高速なスキャン サイクルを実現し、高速リアルタイム制御の要件を満たすことができます。-
通信・ネットワーク機能
Genius Bus のサポート: 高性能の Genius Bus コントローラとして、より強力な管理機能を備えています。{0}
より高い通信速度と効率を備えた、より管理しやすい Genius デバイスがあります。
冗長 Genius バスのサポートがより完全になりました。
イーサネットの統合
プロトコルのサポート GE/エマソン機器の標準イーサネット プロトコルである SRTP (Service Request Transport Protocol) をネイティブにサポートします。 SRTP をサポートする上位コンピュータ (iFIX、CIMPLICITY SCADA など)、プログラミング ソフトウェア (PME)、およびその他のコントローラと高速データを直接交換できます。-
簡素化されたアーキテクチャ: 独立したイーサネット インターフェイス モジュール (EBM001 など) を購入する必要がなくなり、コストが削減され、配線が簡素化され、コントローラ レベルでのネットワーク統合が実現します。
IC693CPU363 製品の特長
プログラミングとソフトウェア
プログラミング ソフトウェア: Proficy Machine Edition (PME) の Logic Developer PLC を使用する必要があります。 VersaPro の以前のバージョンでは、すべての機能やファームウェア バージョンがサポートされていない可能性があります。
プログラミング言語: ラダー図と構造化テキストをサポートし、大容量メモリの利点を最大限に活用して、モジュール式で構造化された複雑なプログラムを作成できます。
ファームウェア ストレージ: プラグイン可能なフラッシュ メモリ カードを使用して、ファームウェアのアップグレードとプロジェクト プログラムの物理的な送信を容易にします。
物性と電源
形状: シングルスロット幅。以前のデュアルスロット CPU (CPU331 など) よりもラック スペースを節約できます。-
動作電圧: 24V DC (バックプレーンから給電)。
ステータスインジケータライト：RUN、OK、BATT、ポート通信インジケータライトなどを含む包括的なLEDステータスインジケータを装備しています。
リアルタイム クロック-: 便利なイベント タイムスタンプ記録用の統合ハードウェア リアルタイム クロック-。
IC693CPU363 は、90-30 シリーズ PLCS の技術的頂点を表します。その主な利点は次のとおりです。
Performance King: シリーズ最速の処理速度と最大のメモリ
高度に統合: シングルスロット設計により、イーサネットと Genius バスが統合されています。-
強力なスケーラビリティ: 超-大規模-I/O 構成をサポート
豊富な通信: 複数のプロトコルとインターフェースのサポート
典型的なアプリケーションシナリオ
大規模なプロセス制御システム-
石油化学における連続生産
発電所用補助制御システム
大規模な水処理施設-
2. 複雑な機械制御
自動車組立ラインの主要制御ステーション
大型印刷機械-
鋼連続鋳造設備
3. 分散制御システム
工場レベルの機器のモニタリング-
複数地域の環境制御-
インテリジェントなビル管理システム
4. データの収集と監視
SCADAシステムのメインサイト
生産データは一元的に処理されます
エネルギー管理システム
製品は廃止されましたが、IC693CPU363 は依然として多くの既存の大規模産業施設で確実に動作し、最も複雑な制御タスクを処理します。かつては、高性能、複数の通信オプション、強力な拡張性を必要とするアプリケーションにとって理想的な選択肢であり、現在でも多くの重要なシステムにとってかけがえのないコア コンポーネントであり続けています。
